一、系統概述

微探科技高壓電纜故障定位監測系統是利用故障暫態行波在故障點與電纜故障定位裝置之間的傳播時間，來在線計算故障點的實時準確定位。行波測距原理是利用高頻故障暫態電壓、電流的行波信號來間接判定故障點的距離，包括了單端行波測距法和雙端行波測距法。具體方法是在高壓電纜雙端直接接地點或交叉互聯點安裝高頻傳感器，將電纜在發生故障時的暫態行波信號采集到每一個現場監測裝置，通過監測裝置分析處理，將信號通過RS485通訊技術上傳到系統后臺（智能AI綜合管理平臺），通過系統后臺指示故障點位置，實現輸電電網故障預警、智能分析處理、應急指揮、迅速反應的目的。

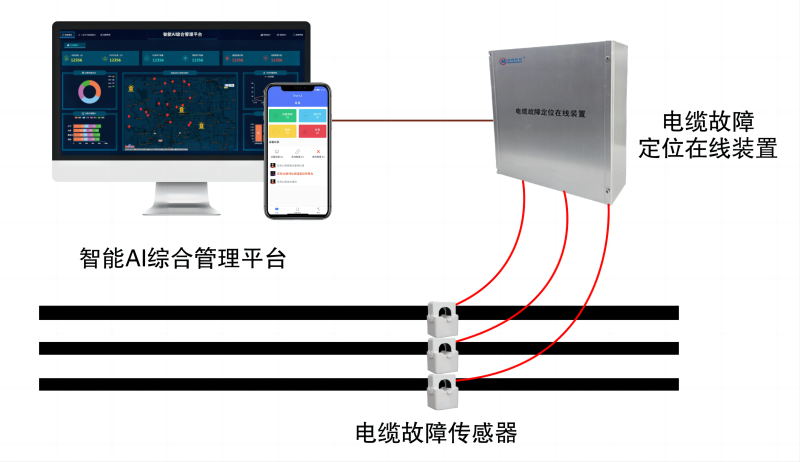

二、系統架構

三、功能/優勢

(1) 故障定位：系統可選用單端/雙端自動測距技術，實現故障點距離測算，并且在系統后臺界面明確指示故障點位置，對故障點進行標注，故障定位精度可達5m以內；

(2)斷電續航：監測裝置內電源模塊處于熱備份狀態，當供電電源斷電后，監測裝置可持續工作2-3h，確保斷電時采集的數據完整性；

(3)系統云服務：針對每個用戶提供足夠的用戶空間，用戶可在任何時間地點通過瀏覽器了解系統運行狀況，并且系統歷史數據可長時間存儲，方便歷史查看；

(4)電子值班：實現無人值守，報警信息及工作狀態可通過發送短信息等方式至相關人員；

(5)歷史存儲：實現實時存儲信息，可進行歷史數據查詢,報警信息打印等。
